QRP-PC 2

Nachdem ich mit meinem QRP-PC nun schon einige Jahre gearbeitet habe, wurde es so langsam mal Zeit, eine neuere/verbesserte Version davon herzustellen. Das bisherige Gerät hat zwar noch einige Erweiterungen bekommen (WLAN-Anschlußbuchse, Schalter, um den Lüfter bei Bedarf auf 12V zu schalten, ...), aber irgendwie wäre eine Echtzeituhr, eine Lüftersteuerung, und ein einfachere Start/Stop-Prozedur doch ganz schön ... Naja, um das Gerät einfach mal auszuschalten, und es kümmert sich selber darum, das System herunterzufahren, wäre ein Pufferakku und eine Kommunikation mit dem RasPi schon notwendig. Die Kommunikation könnte ein Mikrocontroller übernehmen, der dann auch gleich eine Echtzeituhr bereitstellen könnte ... Also habe ich mal ein grobes Diagramm entworfen, welches sich im Laufe der Entwickung noch mehrfach veränderte.

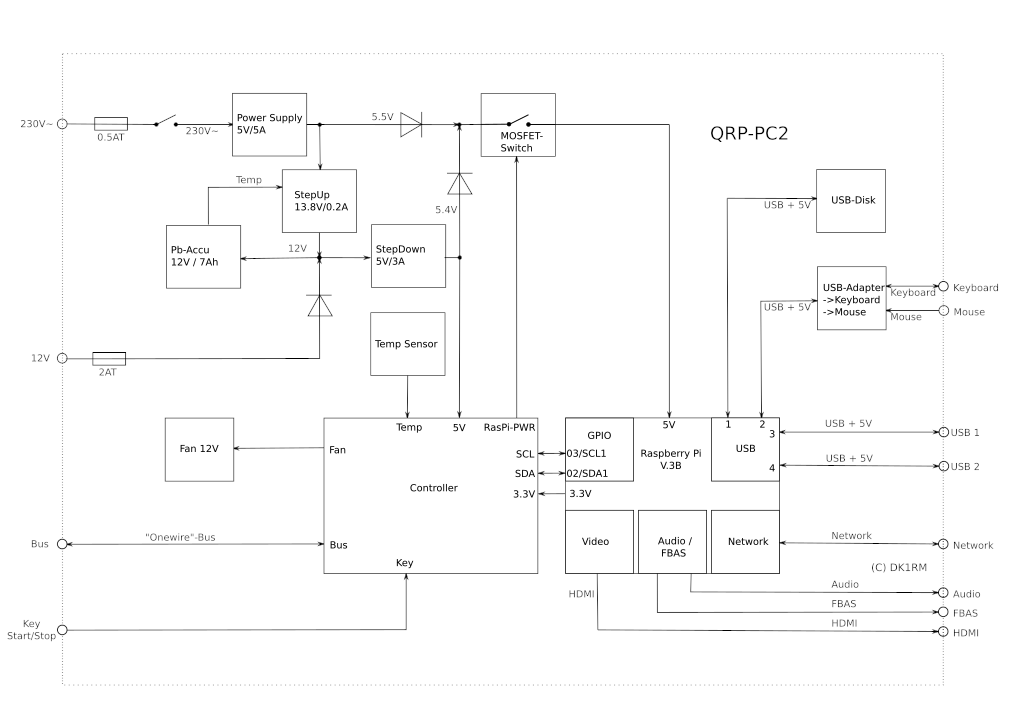

Der neue Entwurf

Da der steuernde Microcontroller (der u.a. als Echtzeituhr fungiert) dauernd mit 5V versorgt werden muss, das gesamte Gerät aber auch mit 12V betreibbar sein soll (→Solarbetrieb), bot sich ein 12V-Bleigelakkumulator und ein Spannungswandler "12V→5V" an. Dieser Spannungswandler ist für 3A ausgelegt, da u.U. (12V-Betrieb oder Netzausfall) über diesen Weg auch der RasPi mit 5V versorgt wird. Bei Netzbetrieb übernimmt ein 5V/5A-Schaltnetzteil die Versorgung des Controllers und des RasPi. Außerdem wird dabei der Akku mit Hilfe eines weiteren Spannungswandlers "5V→∼13.8V" geladen. Die genaue Ausgangspannung dieses Wandlers wird mit Hilfe eines Temperaturfühlers (am Akku montiert) geregelt, um den Akku auch an sehr warmen Tagen nicht zu überladen. Die aus verschiedenen Quellen stammenden "5V"-Spannungen werden im Blockschaltplan mit Hilfe von Dioden zusammengeführt. In der realen Schaltung werden dafür MOSFET-Dioden verwendet, da konventionelle Dioden eine zu hohe Flußspannung (und damit Verlustleistung) hätten. Die Ausgangsspannung des 5V-Netzteils ist geringfügig höher eingestellt als der Ausgang des Spannungswandlers, damit sicher gestellt ist, daß das Netzteil den RasPi bei Netzbetrieb versorgt (und nicht der Spannungswandler).

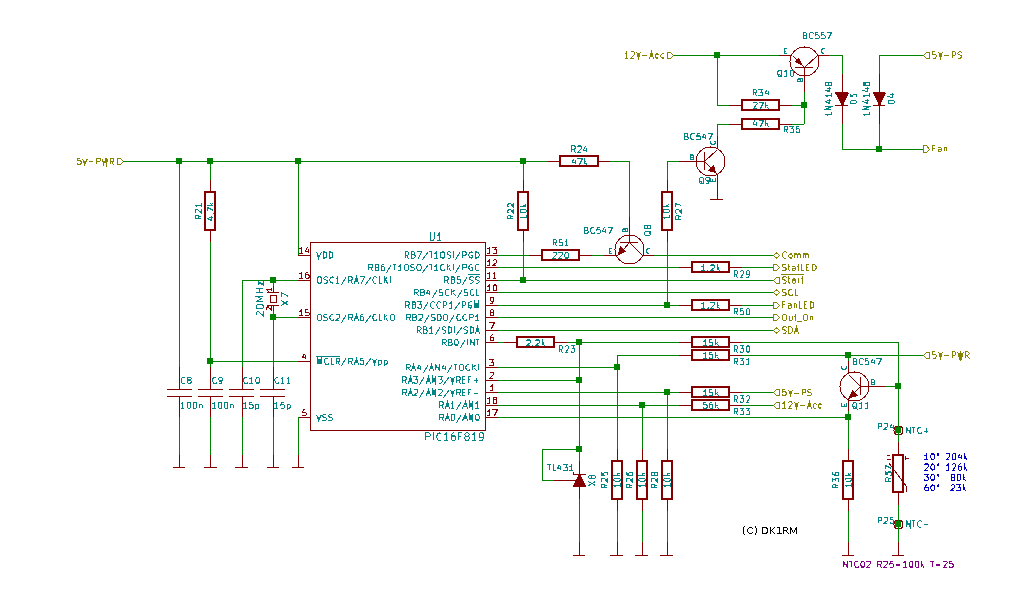

Die Schaltung des Controllers

Die primäre Aufgabe des Controllers ist es, die Stromversorgung des RasPi mit Hilfe eines MOSFETs ein- und auszuschalten. Um die entsprechenden Zeitpunkte dafür zu bestimmen, sind ein paar Messwerte (z.B. Ausgangsspannung des Netzteils und Spannung/Ladezustand des Akkus) notwendig, sowie eine Kommunikation mit dem RasPi. Zur Kommunikation wird in diesem Fall der I²C-Bus des RasPi verwendet, dessen Signale mit Hilfe von bidirektionalen Pegelwandlern an die Betriebsspannung des Controllers angepasst werden. Über diesen Bus kann z.B. ein Programm/Script, welches auf dem RasPi läuft, die (verzögerte) Abschaltung anfordern. Andererseits kann der Controller auf diesem Weg ermitteln, ob der RasPi noch läuft, und im Falle eines "Hängens" den RasPi abschalten ("Communication Timeout").

Zur Drehzahlregelung des Lüfters ist ein Temperaturfühler vorgesehen, mit dem die Temperatur im Gehäuse gemessen wird. Außer dieser autonomen Funktion kann die Drehzahl auch durch eine Anweisung vom RasPi erhöht werden (z.B. von einem Programm, welches die CPU-Temperatur bestimmt).

Zusätzlich sind noch ein (Start/Stop-) Taster, LEDs zur Zustandsanzeige, und ein Interface zu meinem "Eindraht-Kommunikationsbus" vorgesehen.

Das Layout der Steuerungsplatine

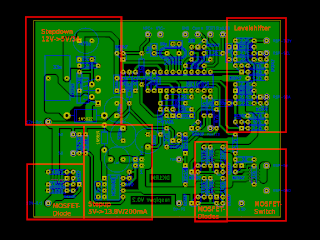

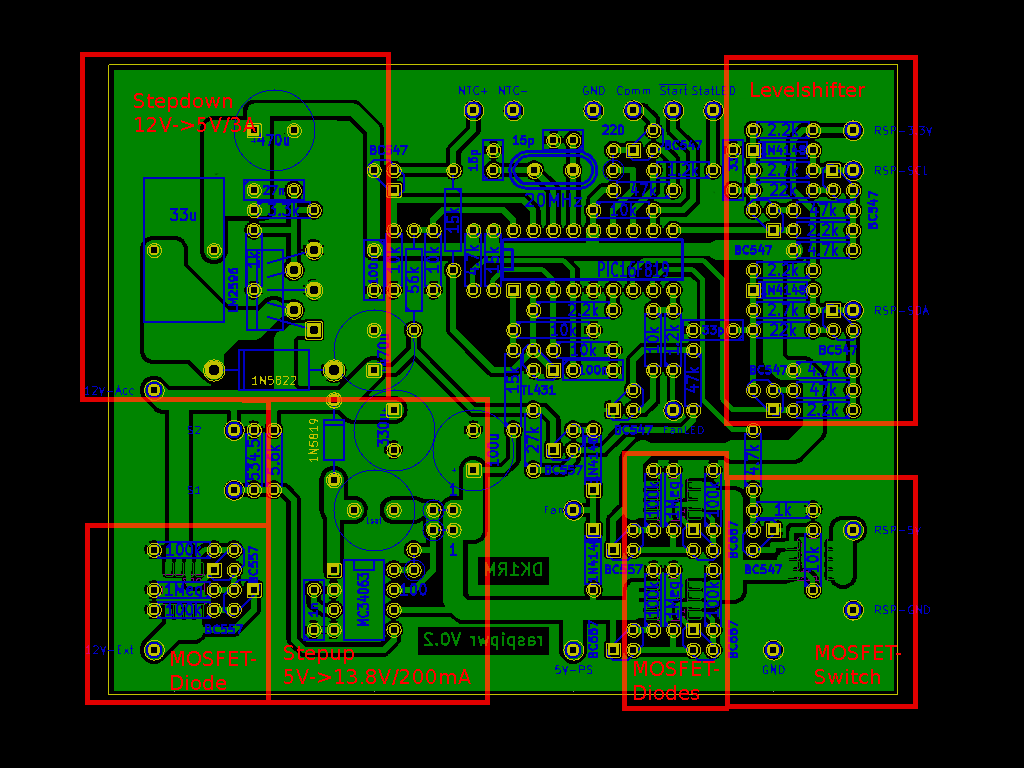

Die gesamte Schaltung der Steuerung findet auf einer einseitigen Leiterplatte von 100x76mm Platz. In dem nebenstehenden Layout ist die Position der einzelnen Funktionsgruppen dargestellt. Die Verbindungen zum restlichen System sind mit Leitungen ausgeführt. Auf Steckverbinder habe ich einerseits aus Platzgründen verzichtet, andererseits müssen einige Zuleitungen (Netzteil, Akku, ...) möglichst niederohmig ausgeführt werden.

Der Entwurf des Gehäuses

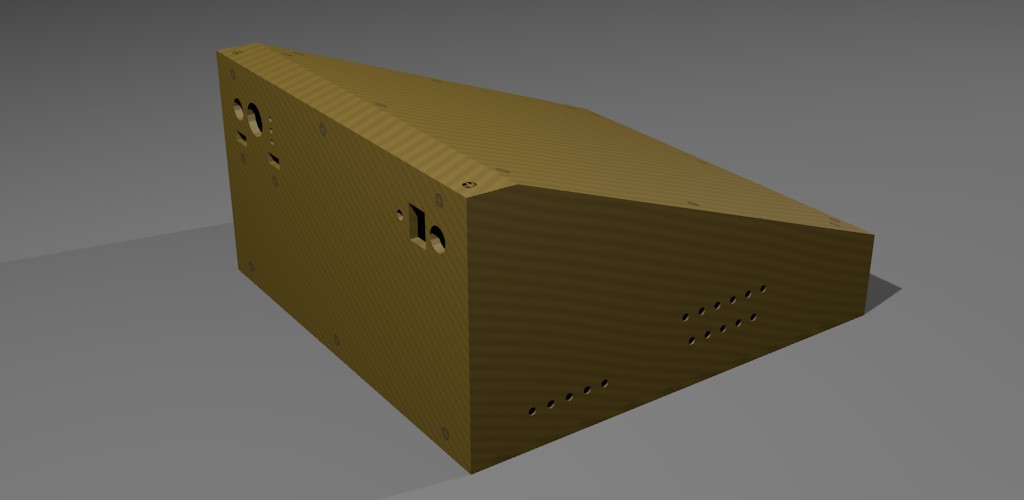

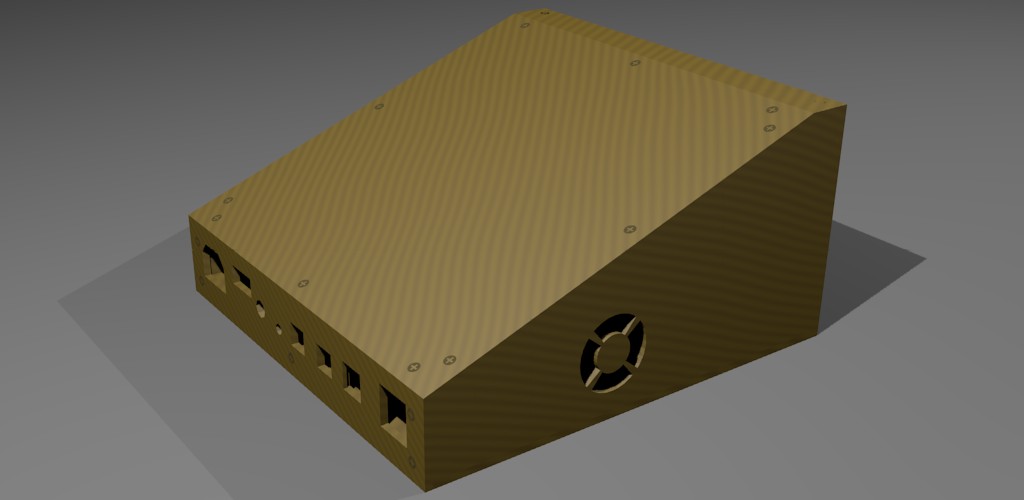

Um den Platzbedarf des Geräts auf dem Basteltisch möglichst gering zu halten, habe ich einen Aufstellungsort gewählt, der sonst kaum genutzt werden kann: Unter dem Oszilloskop, welches auf dem aufgeklappten Tragegriff steht, um einen bequemen Zugang zu den Bedienelementen zu bieten. Damit ergab sich ein keilförmiger Raum mit einer Grundfläche von ca. 24x25cm, in dem die Einzelkomponenten anzuordnen sind. Als Material habe ich Sperrholz gewählt, welches relativ einfach zu bearbeiten ist, und mit Hilfe von Profilleisten zu einem recht soliden Gehäuse führt. Dadurch konnte ich mir die fummelige Herumlöterei auf dem RasPi-Board ersparen, die für die Herausführung eines WLAN-Anschlußes notwendig gewesen wäre.

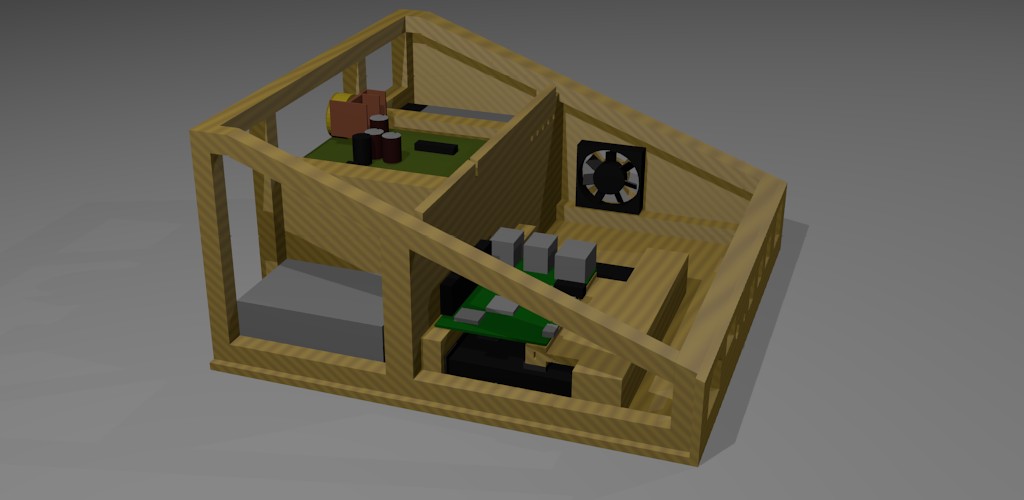

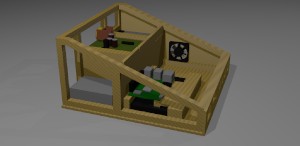

Da zu erwarten war, daß die Anordnung und Befestigung der Bauteile im Gehäuse nicht gerade trivial wird, habe ich den Aufbau erst einmal in Blender simuliert. Dieses Programm ist zwar nicht unbedingt für die Anwendung im CAD-Bereich vorgesehen, kann dafür aber (nach etwas Einarbeitung) zweckentfremdet werden, und liefert durchaus Eindrücke, ob etwas etwas in der vorgesehenen Weise konstruiert werden kann, oder nicht.

Die ersten Überlegungen betrafen die Frage, wie ein Luftstrom zu den wärmeerzeugenden Bauteilen geleitet werden kann. Dazu habe ich das Gehäuse durch eine Tennwand in zwei Bereiche unterteilt. Im hinteren Teil (rechts im Bild) befinden sich der RasPi, darunter die USB-Festplatte, und ein Lüfter. Durch zwei Reihen von Luftlöchern in der (im Bild entfernten) Seitenwand gelangt ein Luftstom zum RasPi und der Festplatte, und wird durch den Lüfter aus dem Gehäuse befördert. Die Wirksamkeit dieses Luftstroms sollte sich anhand der CPU-Temperatur bestimmen lassen. Für die Belüftung des Netzteils (links unten im Bild) befindet sich ebenfalls eine Reihe Luftlöcher in der Seitenwand. Nach Durchströmung des Netzteil strömt die Luft nach oben, an der Steuerungsplatine vorbei, und dann durch die Lochreihe (hinten) in der Trennwand zum Lüfter. Da sich der Temperaturfühler des Controllers nahe der Steuerungsplatine (unter dem sich übrigens der Akku verbirgt) befindet, sollte auch die Temperatur dieses Luftstroms zu ermitteln sein. Ob die Anzahl und Position der Luftlöcher ausreichend und gut gewählt ist, wird sich erst im praktischen Betrieb zeigen, ggf. muss ich das noch optimieren. Die im Bild sichtbaren zusätzlichen Aussparungen in der Trennwand dienen der Durchführung von Leitungen und sollten somit einigermaßen luftdicht "verstopft" sein.

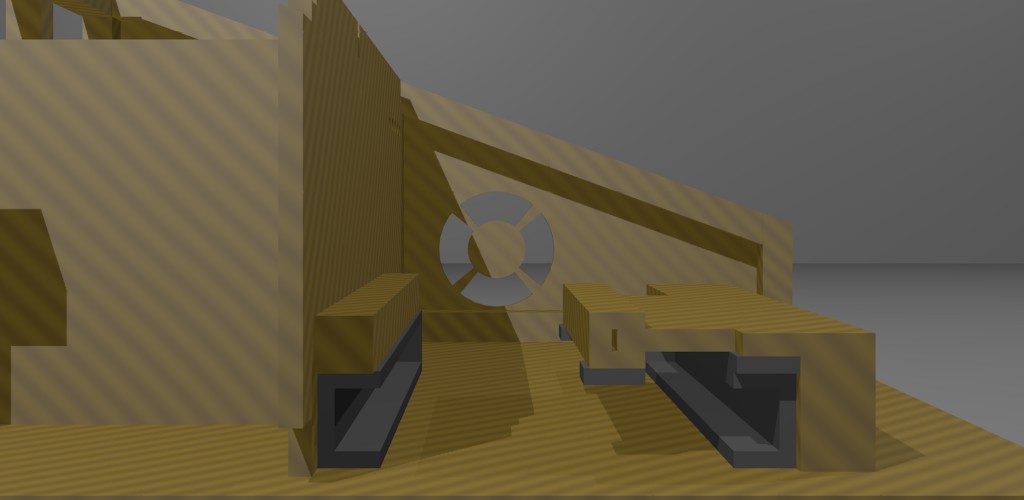

Damit das Gerät einigermaßen portabel und beweglich ist, sollten sämtliche Bauteile im Innern gut befestigt sein, und nicht bei einer Bewegung im Gehäuse herumpoltern. Gut, der RasPi und das Netzteil lassen sich anschrauben, der Akku ist so eng verbaut, daß er sich nicht bewegen kann, aber was ist mit der Notebook-Festplatte? Die benötigte eine Halterung, die sie zwar an Bewegungen hindert, aber auch ein wenig weich und flexibel ist. Die Lösung fand ich in Form von Dichtungsstreifen, die z.B. zur Abdichtung von Fenstern vorgesehen sind. Das Material besteht aus einem recht festen (ca. 2mm dicken) schwarzen Schaumstoff, der auf einer Seite mit einer selbstklebenden Schicht, und auf der anderen Seite mit einer Folie beschichtet ist. Im nebenstehenden Bild ist dieses Material grau dargestellt, und ein paar Teile des Gehäuses wurden entfernt, um einen Bilck auf den Aufbau der "Lagerungsschienen" der Notebook-Platte werfen zu können. Diese Art der Lagerung ermöglicht es einerseits, daß auch unter der Festplatte etwas Luft durchströmen kann, andererseits dämpft sie auch die Vibrationen/Geräusche, die von der Platte auf das Gehäuse eingekoppelt werden könnten.

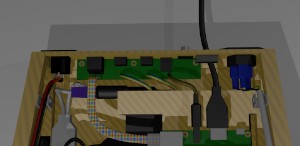

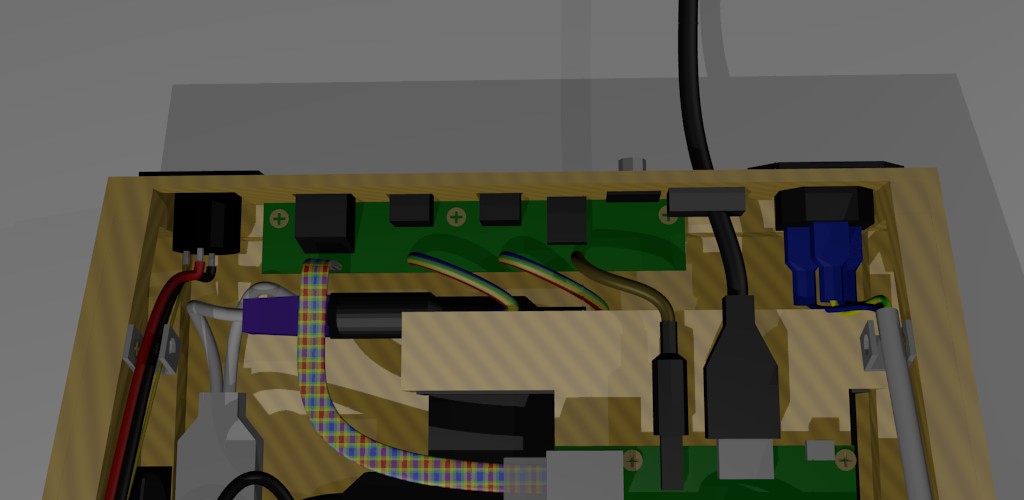

Um mir die Montage von Steckverbindern und LEDs in Frontplatte und Rückwand zu vereinfachen, habe ich noch vier kleine Leiterplatten entworfen, auf denen die entsprechenden Buchsen, LEDs und etwas "Kleinkram" untergebracht sind. Diese Platinchen sind mit Hilfe von ein paar Leitungen und Steckern mit dem "Innenleben" verbunden. Im nebenstehenden Bild sind die Anschlüsse an der Rückwand zu sehen (v.l.n.r.): Externer 12V-Eingang mit Kommunikationsbus (XLR), Netzwerk (RJ45), Keyboard und Maus (Mini-DIN), Audio (3.5mm Klinke), FBAS (Cinch), und Netzversorgung (Kaltgeräte). Nur die HDMI-Leitung habe ich direkt durch eine entsprechend große Öffnung in der Rückwand geführt, denn wer möchte denn schon solch einen fummeligen HDMI-Stecker anlöten? Die Durchgangsöffnung ist mit einem passend zugeschnittenen Schaumstoffklotz verstopft, damit die vorgesehene Luftströmung im Gehäuse nicht durcheinanderkommt. Und wer von den RasPi-Entwicklern ist eigentlich auf die gloreiche Idee gekommen, das FBAS-Signal auf die Aussenhülle des vierpoligen Klinkensteckers zu legen, und den Masseanschluß auf einen der Ringe? Da brauche ich mich ja nicht mehr zu wundern, warum bei meinem vorherigen QRP-PC das Audiosignal so (vom Bildschirminhalt abhängig) verbrummt ist!

Die restlichen drei Anschlussplatinchen sind hinter der Frontplatte montiert: Eines mit zwei USB-A-Buchsen (rechts, unterhalb des Sicherungshalters und des Start/Stop-Tasters), ein weiteres mit drei 3mm-LEDs, einem Transistor und ein paar Widerständen (neben dem Taster), und das letzte Platinchen (mit einer 5mm-LED und einem Vorwiderstand) befindet sich auf der linken Seite neben dem Sicherungshalter und dem Netzschalter. Das graue Kästchen rechts mit den vielen Zuleitungen ist übrigens im realen Aufbau nicht vorhanden. Stattdessen befindet sich hier ein Knäuel von wild verdrahteten Steckverbindern → Es wäre ein zu großer Aufwand gewesen, das "realitätsnah" abzubilden ...

Der Aufbau

Beim Entwurf des Gehäuses (und den Überlegungen, welche Teile miteinander verleimt, und welche verschraubt werden) zeichnete sich schon ab, daß das Gerät eine "ziemlich verbaute Kiste" werden würde, bei dessen Aufbau die Reihenfolge der Verbindung der Elemente wichtig wäre, um die entsprechenden Schrauben noch erreichen zu können.

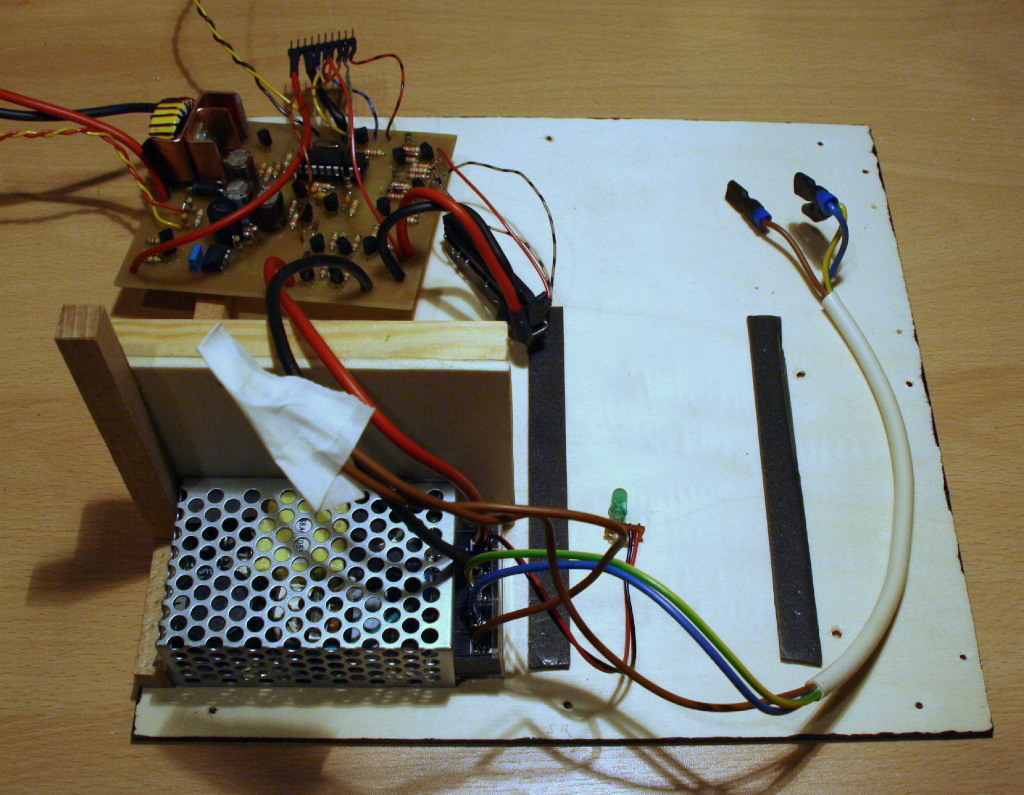

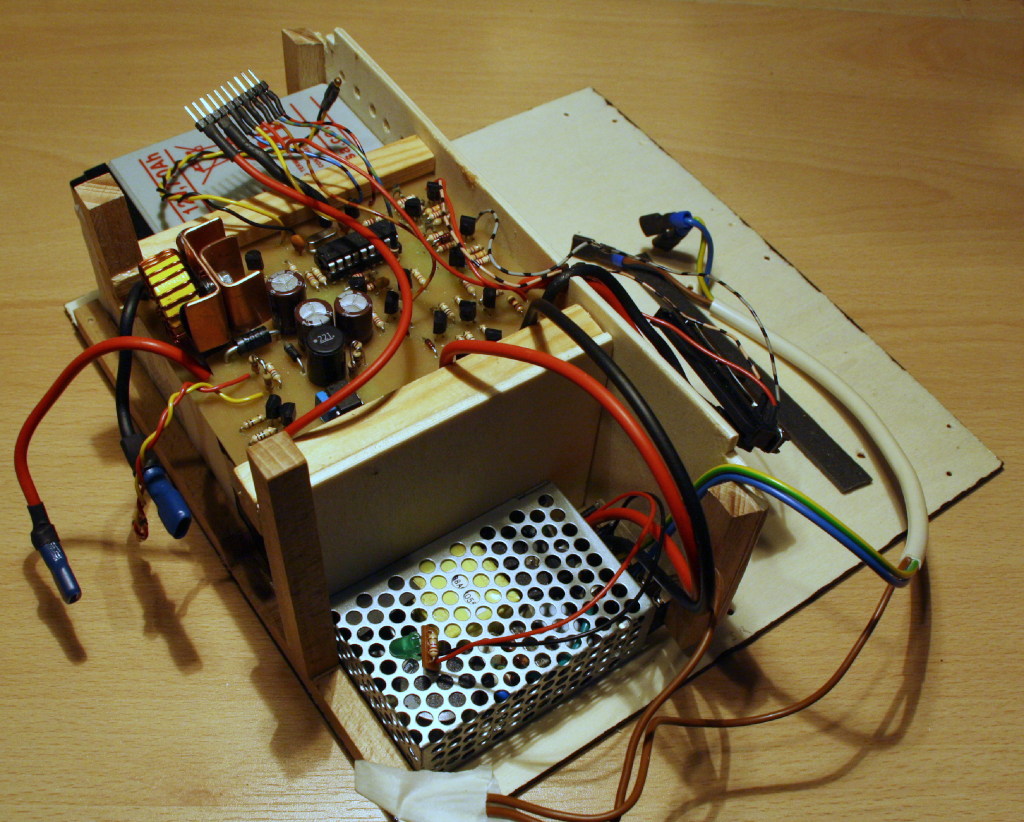

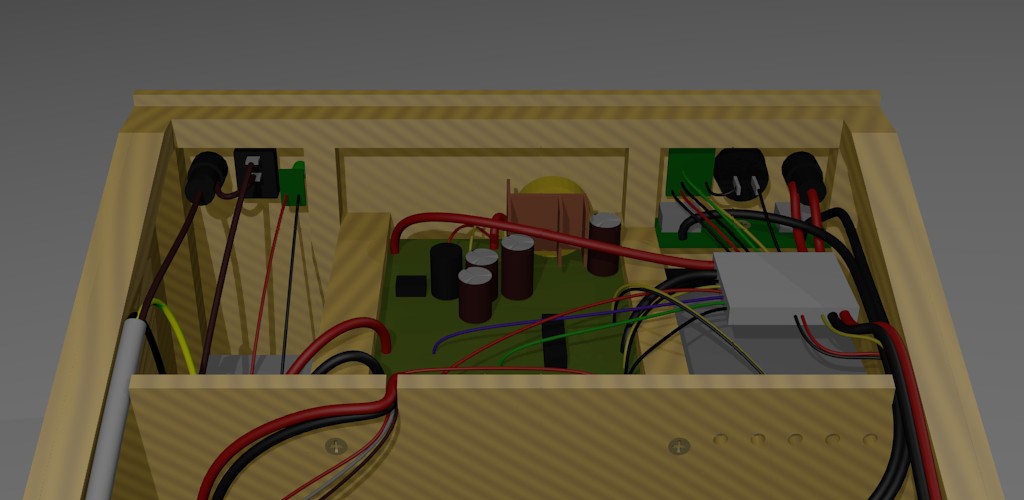

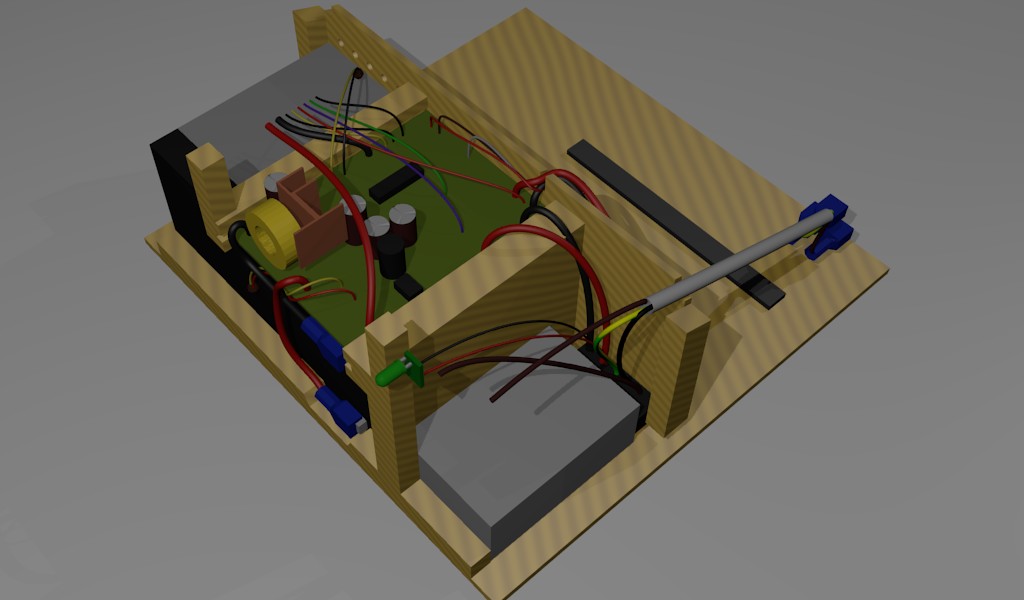

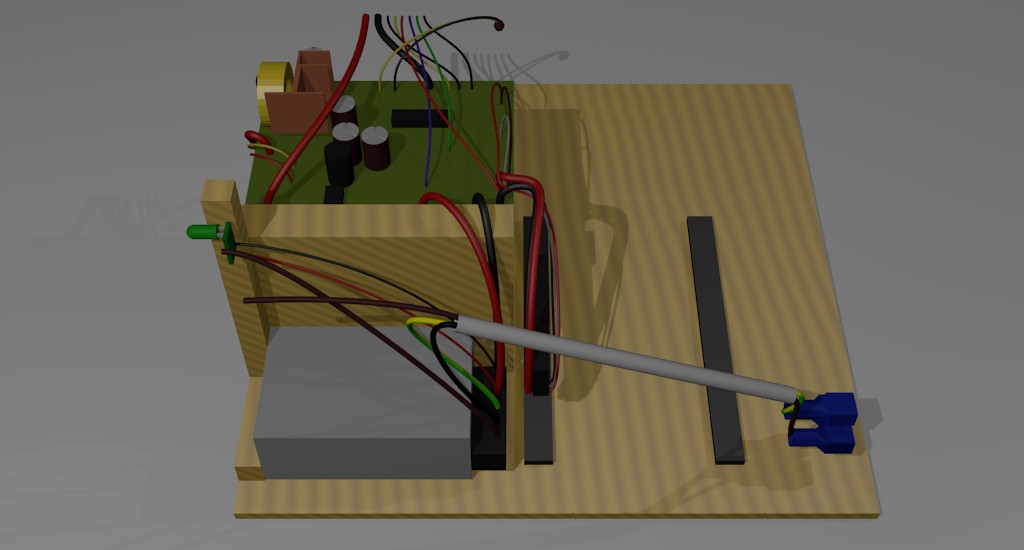

Der Aufbau beginnt mit dem Netzteil, welches an die Trennwand zum "Akku-Bereich" geschraubt wird, denn nach dem Einbau des Akkus sind diese Schrauben nicht mehr zu erreichen. Außerdem muss nun das Steuerungsboard (mit seinen schon montierten Leitungen und Temperaturfühlern), der Netzanschuß, und die "5V-Netzteil"-LED am Netzteil angschlossen werden, da die Schraubklemmen des Netzeils nach Einbau der Trennwand zum hinteren Teil verdeckt sind. Die beiden sichtbaren "Lagerungsstreifen" für die Notebook-Festplatte können auch später aufgeklebt werden.

Im zweiten Schritt wird der Akku eingebaut, und die Trennwand zum hinteren Teil des Gehäuses montiert, an der die Führungsprofile für die Steuerungsplatine angeschraubt sind. In diesem Schritt kann auch der Temperaturfühler des "5V→13.8V"-Spannungswandlers am Akku (mit etwas Klebeband) befestigt werden. Der Fühler sorgt dafür, daß die Ladespannung des Akkus um etwa 30mV (5mV pro Zelle) pro Grad Temperaturerhöhung reduziert wird. Der zweite Temperaturfühler der Steuerungsplatine sollte in der Nähe der Luftlöcher der Trennwand positioniert werden, denn dieser dient zu Drehzahlregulierung des Lüfters. Das Aufstecken beider Akku-Anschlüsse ist zu diesem Zeitpunkt nicht ratsam, da dadurch der "12V→5V"-Spannungswandler und der Controller aktiviert würde, was bei den vielen, noch nicht verschalteten Anschlüssen des Steuerungsboards zu unvorhersehbaren Effekten führen könnte.

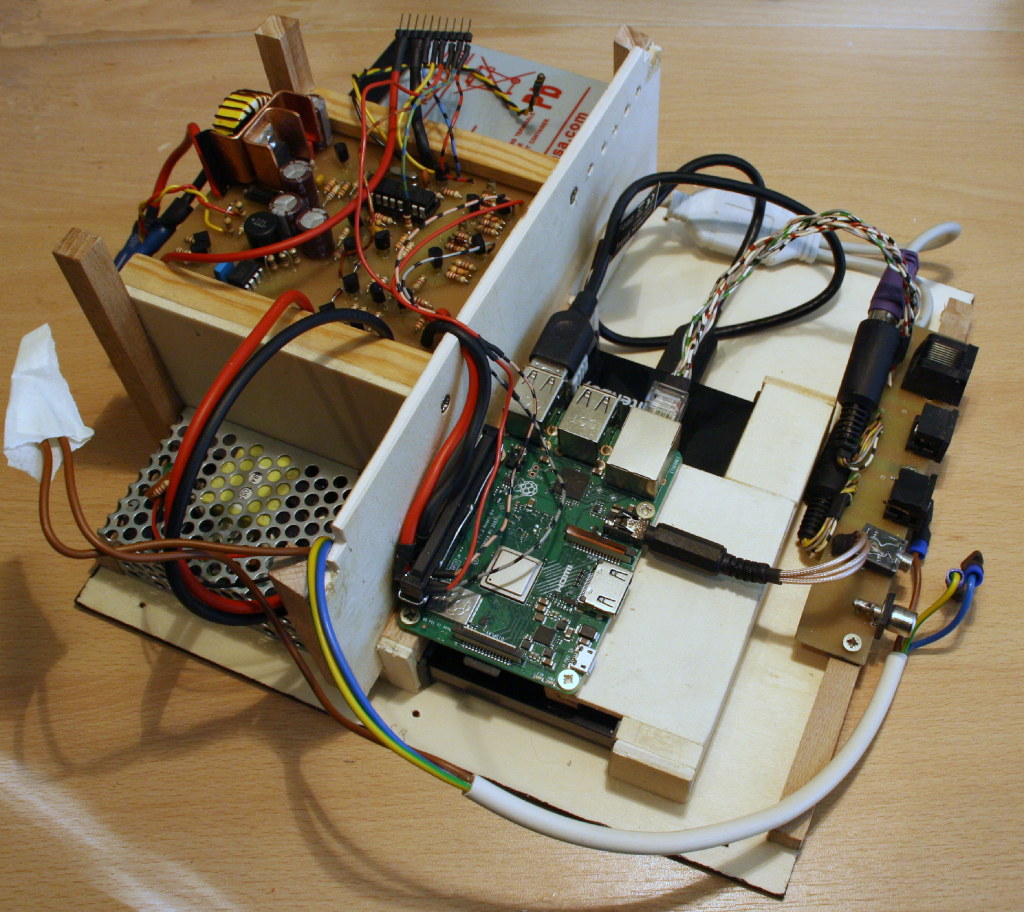

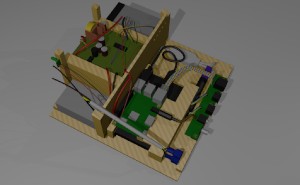

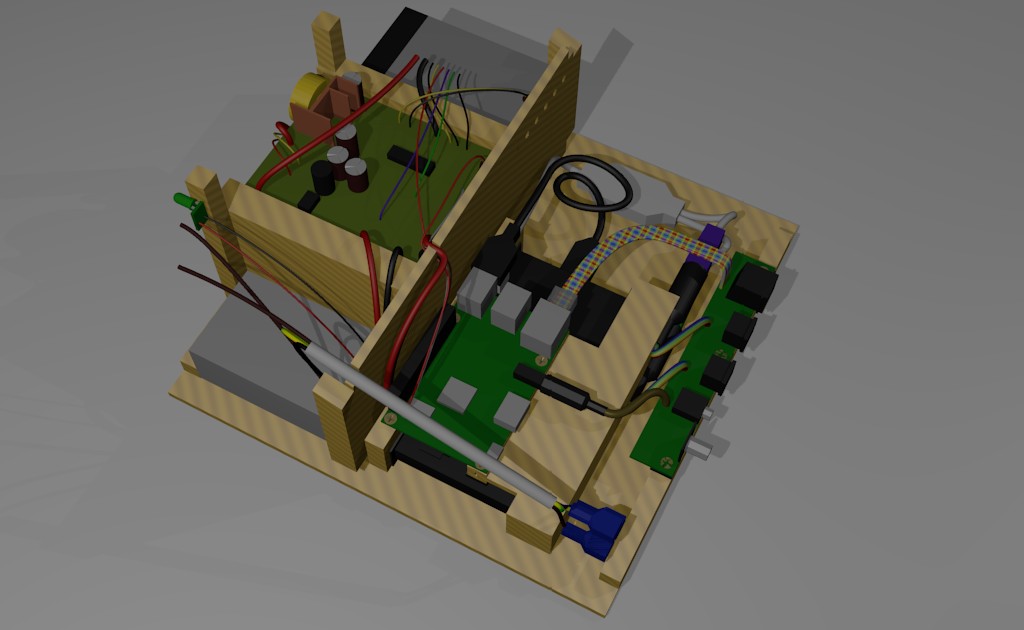

Spätestens jetzt sollten die beiden Schaumstoffstreifen (Lagerung/Dämpfung der Festplatte), die auf den vorherigen Bildern sichtbar sind, aufgeklebt werden, damit die Festplatte und der RasPi montiert und verkabelt werden können. Außerdem wird die Bodenplatte mit der Vierkantleiste verschraubt, auf der die erste Platine mit den Steckverbindern (Netzwerk, Keyboard, Maus, Audio und FBAS) ihren Platz findet, und an der später die Rückwand angeschraubt wird. Nun kann auch der Keyboard/Maus-Adapter mit seinen Steckverbindern verkabelt werden, und die Verbindung zur Netzwerkbuchse hergestellt werden. Für die Netzwerk-Leitung habe ich Einzelleitungen verwendet, um sie "ordnungsgemäß" miteinander verdrillen zu können. Notfalls ließe sich (bei dieser kurzen Strecke) auch ein Stück Flachbandkabel verwenden.

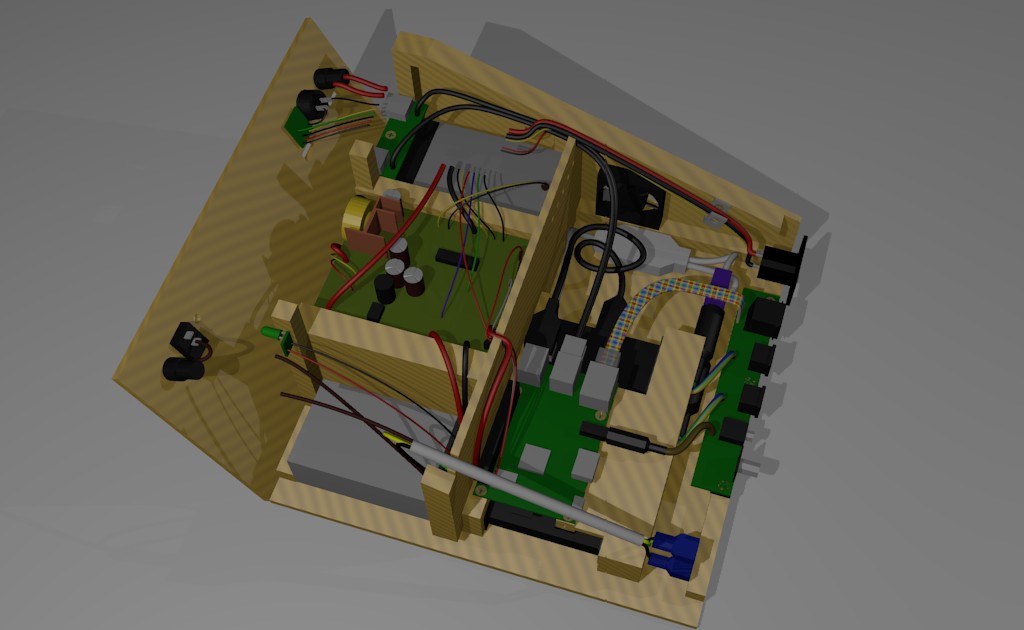

In diesem Schritt wird der Lüfter an die Seitenwand geschraubt, wobei sich ein paar kleine Schaumstoff-Pads (als "Unterlegscheibchen") zur Geräuschdämpfung als nützlich erwiesen haben. Dann wird die Seitenwand verschraubt und die Frontplatte mit den Bedienelemten und Zusatzplatinchen versehen. Die entsprechenden Zuleitungen werden auf korrekte Längen gekürzt und mit Steckverbindern versehen. Die Zusatzplatine mit den beiden USB-Buchsen wird auf der entsprechenden Vierkantleiste montiert und die Leiste im Gehäuserahmen eingepasst. Auch die Zuleitungen zur XLR-Buchse (externer 12V-Eingang und Kommunikationsbus) dürfen zur Längenanpassung schon einmal "probeliegen".

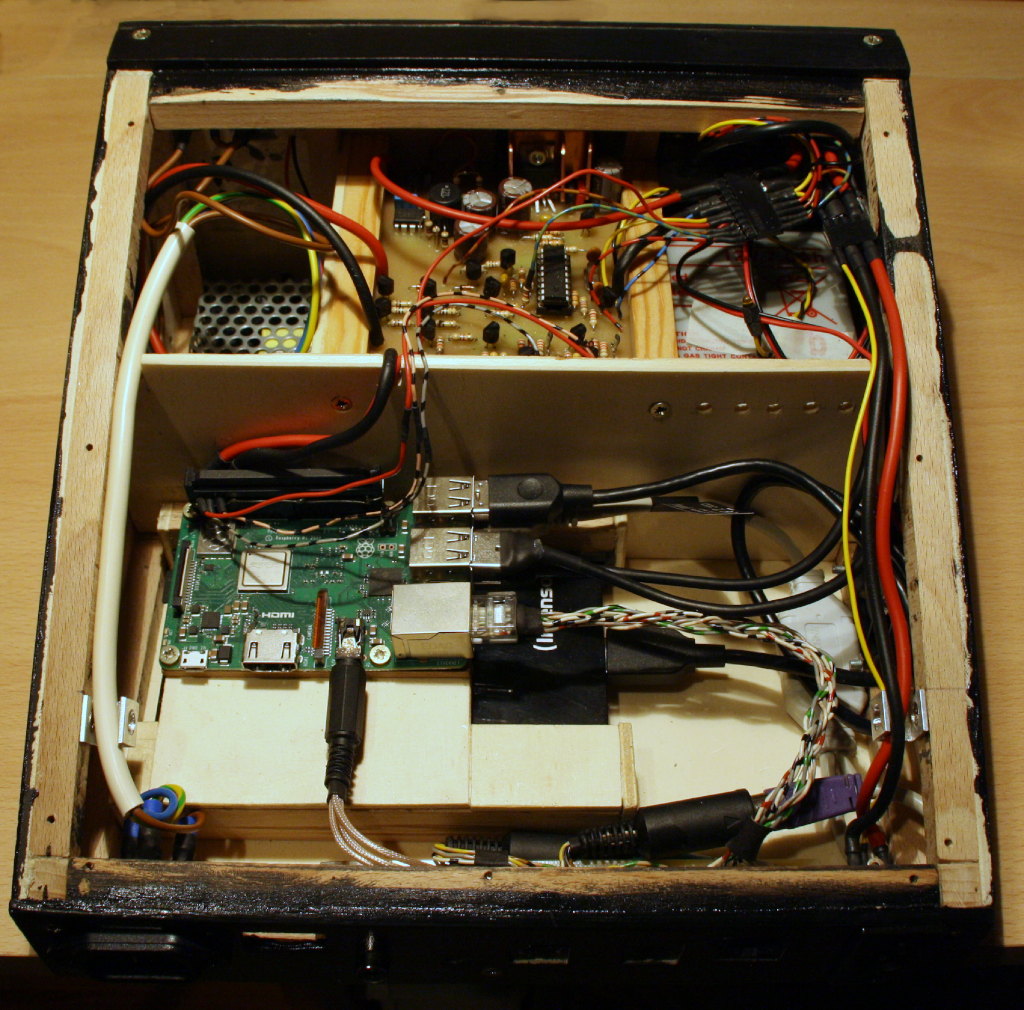

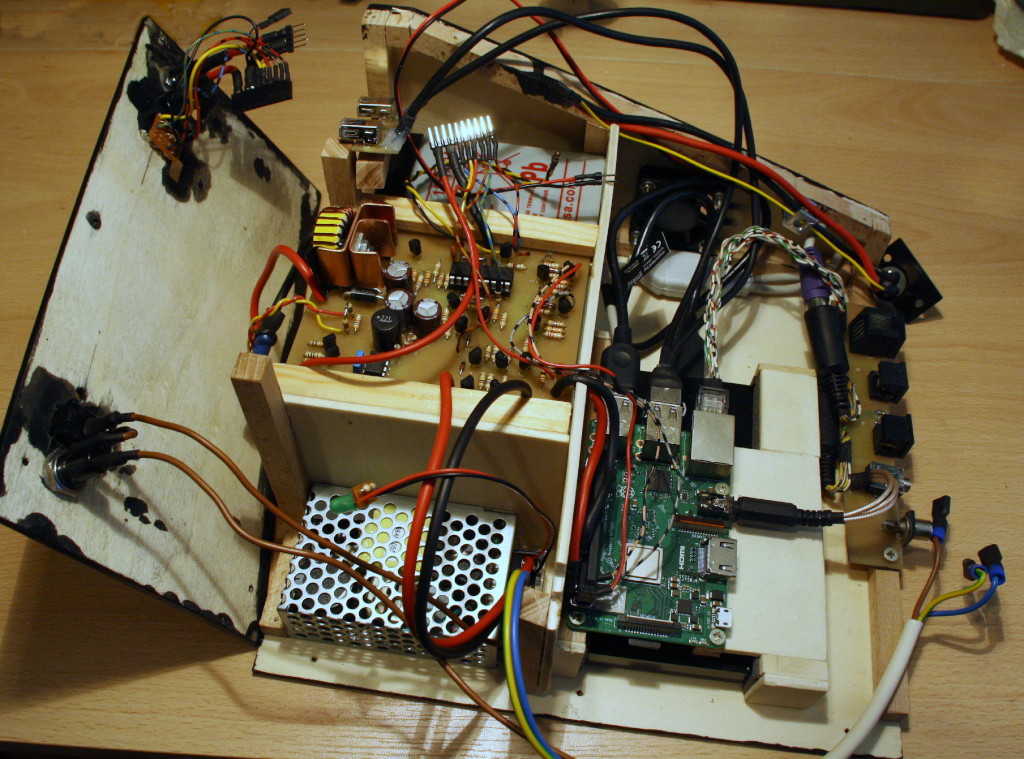

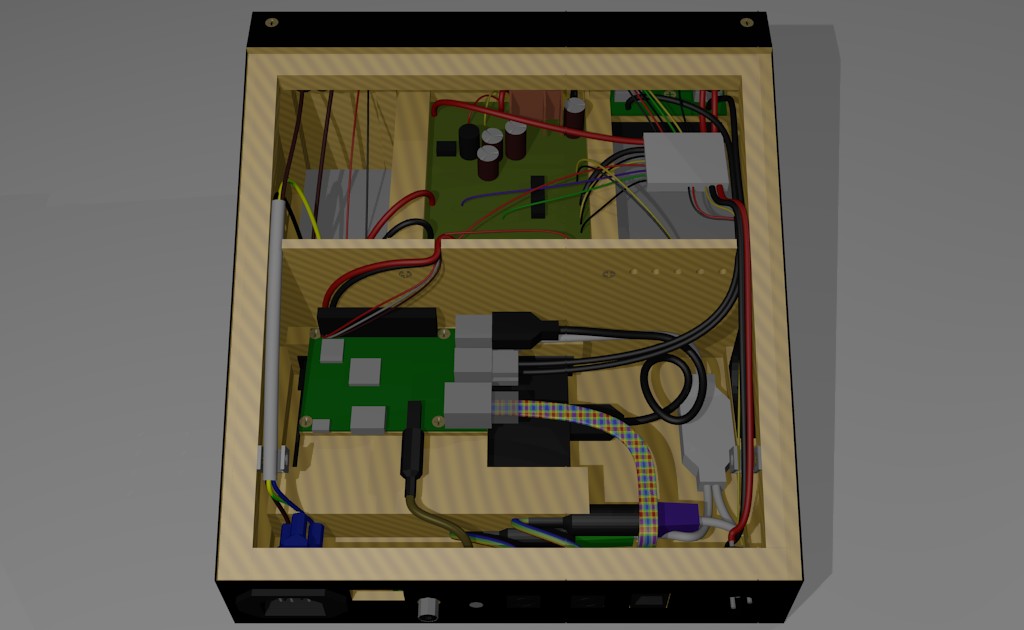

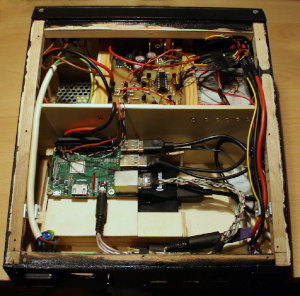

Im vorletzten Schritt werden die zweite Seitenwand und der (schmale) waagerechte Teil des Deckels mit dem Gehäuserahmen verschraubt, die XLR-Zuleitung durch die entsprechende Bohrung in der Rückwand gefädelt, und auch die Rückwand verschraubt. Auch die HDMI-Leitung wird jetzt durch die Rückwand gefädelt, mit dem RasPi verbunden, und die Öffnung mit dem zugeschnittenen Schaumstoffklotz verstopft. Nun können die internen Steckverbinder miteinander verbunden, und somit die interne Verkabelung vollendet werden. Da nun alle Leitungen (hoffentlich korrekt) miteinander verbunden sind, können jetzt auch die beiden Anschlüsse am Akku gesteckt, und die Frontplatte verschraubt werden. Nach einem kurzen Funktionstest wird als letzter Schritt der Deckel aufgelegt und vergeschraubt.

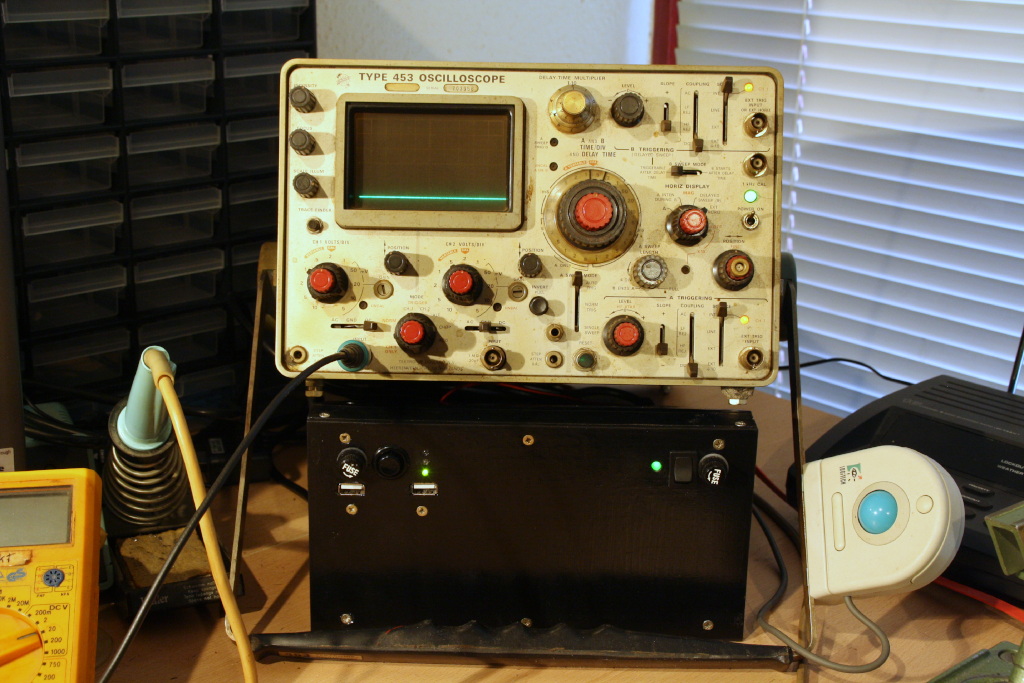

Das nebenstehende Bild verdeutlicht die platzsparende Unterbringung des "Mini-PCs". Die Rechenleistung eines RasPi ist natürlich nicht mit einem aktuellen PC vergleichbar, aber für meinen Bedarf (hauptsächlich Programmierung und Schaltungsentwurf) durchaus ausreichend. Der Stromverbrauch beträgt etwa 12-15W, was auch einen Akku-Betrieb ohne Netzversorgung für einige Stunden gewährleisten sollte.

Die Firmware des Controllers

Die Firmware des Controllers dient hauptsächlich der Kommunikation mit dem RasPi und dem "Eindraht-Kommunikationsbus". Außerdem sind einige Funktionen zum Ein- und Ausschalten des RasPi, die Echtzeituhr, eine Lüftersteuerung, und einige Timer implementiert. Die eigentliche Steuerung des Systems erfolgt großteils vom RasPi aus.

Das Einschalten des Systems kann auf verschiedene Weisen erfolgen:

—

Einschalten der Netzversorgung: Die dadurch anliegende Spannung aus dem Netzteil wird durch die Firmware detektiert, und die "Startup"-Phase eingeleitet, die etwa zwei Minuten dauert, und durch ein Blinken (kurz an, lang aus) der Staus-LED signalisiert wird. Hierbei wird der RasPi mit Betriebsspannung versorgt, und die I²C-Schnittstelle aktiviert. Erfolgt eine Kommunikation mit dem RasPi, wird die "Startup"-Phase vorzeitig beendet. Am Ende der "Startup"-Phase leuchtet die Status-LED dauernd. Ist die Akkuspannung beim Einschalten der Netzversorgung zu gering, wird der Start verzögert, bis der Akku so weit geladen ist, daß die Ladung des Aukkus ausreicht, um das System bei einem Netzausfall wieder herunterfahren zu können.

Um zwar die Netzversorgung einzuschalten, jedoch ein Starten des Systems zu verhindern, kann die Taste gedrückt, während des Einschaltens der Netzversorgung gehalten, und danach wieder losgelassen werden. Dieser Modus kann z.B. zum Laden des Akkus verwendet werden, ohne daß dabei der RasPi läuft und Strom verbraucht.

—

Betätigung des Tasters (1-2s): Auch in diesem Fall wird die "Startup"-Phase eingeleitet und der RasPi mit Spannung versorgt, jedoch läuft das System mit Hilfe der 12V-(Akku)-Versorgung, was am Ende der "Startup"-Phase durch ein gleichmäßiges Blinken der Status-LED angezeigt wird. Ist die Akkuspannung zu gering, wird ein Start verhindert.

—

Einschaltbefehl vom "Eindraht-Kommunikationsbus": Auf diese Weise kann das Starten des Systems durch einen anderen Microcontroller (z.B. mit Fernbedienungsempfänger oder Bewegungsmelder) ausgelöst werden.

—

Timer: Sowohl über den I²C-Bus (RasPi), als auch den "Eindraht-Kommunikationsbus" kann ein (Sleep-)Timer (1-65535 Minuten) gesetzt werden, der nach dem Abschalten des Systems aktiv wird, und nach Ablauf der vorgegebenen Zeit das System wieder startet.

Auch das Ausschalten des Systems kann auf verschiedene Weisen ausgelöst werden:

—

Abschaltung der Netzversorgung: Der Wegfall der 5V aus dem Schaltnetzteil wird vom Controller detektiert, und führt nach ein paar Sekunden (damit ein kurzzeitiges "Wackeln" der Netzspannung keine Abschaltung auslöst) zur Einleitung der "Shutdown"-Phase, die etwa eine Minute dauert, und durch ein Blinken (lang an, kurz aus) der Status-LED signalisiert wird. Nach Ablauf der Zeit wird die Stromversorgung des RasPi abgeschaltet, und die Status-LED verlischt.

—

Betätigung des Tasters (1-2s): Auch in diesem Fall wird die "Shutdown"-Phase eingeleitet.

—

Absinken der Akkuspannung: Verringert sich die Akkuspannung unter einen Wert, der eine genügende Ladung für ein sicheren Akku-Betrieb signalisiert, wird automatisch die "Shutdown"-Phase eingeleitet.

—

Kommunikations-Timeout: Findet für etwa eine Minute keine Kommunikation mit dem RasPi über den I²C-Bus statt, wird davon ausgegangen, daß das RasPi-System "hängengeblieben" ist, und die "Shutdown"-Phase wird eingeleitet. In Kombination mit dem "Sleep"-Timer lässt sich mit dieser Funktion eine Art "Watchdog" realisieren, der bei einem "Hängen" des Systems einen Neustart auslöst.

Diese Funktionalität kann durch Betätigung des Tasters (1-2s) während der "Startup"-Phase abgeschaltet werden, um z.B. Modifikationen an den Programmen/Skripten vornehmen zu können, die für die I²C-Kommunikation auf dem RasPi notwendig sind.

—

Abschaltbefehl vom "Eindraht-Kommunikationsbus": Auf diese Weise kann das Herunterfahren des Systems durch einen anderen Microcontroller ausgelöst werden.

—

Abschaltbefehl über den I²C-Bus (vom RasPi): Auch vom RasPi kann das Herunterfahren des Systems ausgelöst werden.

Die Software auf dem RasPi

Die Kommunikation zwischen Controller und RasPi erfolgt über den I²C-Bus des RasPi, dessen Signale (GPIO2/SDA1 und GPIO3/SCL1) auf dem 40poligen Stecker zugänglich sind. Wenn der I²C-Bus im "raspi-config" aktiviert wurde, können Programme mit Hilfe des Devices "/dev/i2c-1" auf diesen Bus zugreifen und darüber Daten senden und empfangen. Damit es keine Zugriffskonflikte auf dieses Device gibt, wenn verschiedene Programme mit dem Controller kommunizieren möchten, habe ich mich entschlossen, ein Daemon-Programm zu verwenden, welches die direkte Kommunikation mit dem Controller übernimmt. Dieses Programm kann von anderen Programmen über einen UNIX Domain Socket angesprochen werden, um Befehle an den Controller zu senden oder Informationen vom Controller abzufragen. Während das Programm läuft, wird regelmäßig der Status des Controllers abgefragt, um u.a. festzustellen, ob dieser die "Shutdown"-Phase gestartet hat, und das System heruntergefahren werden soll. Dieser Umstand wird durch die Beendigung des Daemons mit einem speziellen Exitcode (2) signalisiert, der von einem entsprechenden Shellscript detektiert werden kann, welches dann das Herunterfahren des Systems anstoßen kann. Durch die ständige Statusabfrage stellt dieses Programm auch sicher, daß eine regelmäßige Kommunikation mit dem Controller stattfindet, und kein Kommunikations-Timeout auftritt. Wie aus der Befehlszeile ersichtlich, kann der Daemon optional auch noch einige weitere Funktionen übernehmen:

raspipwrd [-t] [-f] [-w] [-l <logfile>] -d <device>

-d <device>

Hiermit wird das Device angegeben, über das die I²C-Kommunikation erfolgen soll. In diesem Falle also "-d /dev/i2c-1". Dieser Parameter muss in jedem Fall angegeben werden.

-f

Mit dieser optionalen Angabe wird das Programm angewiesen, die CPU-Temperatur des RasPi auszulesen, und bei Bedarf (>50°C) den Lüfter zu beschleunigen.

-l <logfile>

Diese optionale Angabe bewirkt, daß jegliche Aktion in der mit "logfile" angegebenen Datei (z.B. "/var/log/local/pwrstat.log") protokolliert wird.

-t

Mit dieser Option wird das Programm angewiesen, beim Start des Programms die Echtzeituhr aus dem Controller zu lesen. Erscheint der gelesene Wert plausibel (<30 Tage später als die aktuellen Systemzeit) wird die Systemzeit entsprechend gesetzt. Das Setzen der Systemzeit ist jedoch nur möglich, wenn das Daemon-Programm mit entsprechenden Rechten (→ als "root") gestartet wird. Beim Beenden des Programms wird auf jeden Fall die aktuelle Systemzeit in den Controller geschrieben.

-w

Diese Option bewirkt, daß beim Programmstart der Sleep-Timer des Controllers auf zwei Minuten gesetzt wird, und die Befehle des RasPi zur Änderung diese Timers nicht direkt an den Controller weitergeleitet werden. Stattdessen werden die neuen Werte in einer Variablen gespeichert, die erst bei der Beendigung des Programms an den Controller übertragen wird. Dieses Verfahren bewirkt, daß bei einem "Hängen" des Systems ein Kommunikations-Timeout auftritt, der Controller die "Shutdown"-Phase startet, das System abschaltet, und nach zwei Minuten erneut startet.

Um auch als "Benutzer" (oder entsprechendes Shellscript) mit dem Controller kommunizieren zu können, existiert ein zweites Programm, welches entsprechende Anfragen an den (ständig laufenden) Daemon stellt, und dessen Daten ausgibt. Die möglichen Befehlszeile dieses (Client-)Programms sind:

raspipwr_cli -s

Mit diesem Befehl werden die aktuellen Statusbits des Controllers angefragt. Die Antwort besteht aus fünf Ziffern, die "0" oder "1" sein können, durch Kommata getrennt sind, und die Zustände von "Netzversorgung", "Akkuversorgung", "Zu geringe Akkuspannung", "Shutdown-Phase aktiviert", und "Von Timer gestartet worden" anzeigen. Eine Ausgabe von z.B. "1,1,0,0,0" bedeutet, daß die Stromversorgung sowohl vom Netzteil, als auch vom Akku möglich ist, die Akkuspannung genügend hoch ist, kein "Shutdown" eingeleitet wurde, und das System nicht vom Timer gestartet wurde. Diese Art der Darstellung ist zwar für einen Benutzer etwas schwer zu interpretieren, aber recht gut geeignet, um von einem Shellscript verarbeitet zu werden.

raspipwr_cli -v

Dieser Befehl fragt einige Messwerte des Controllers ab. Die Antwort besteht aus vier Werten, die durch Kommata getrennt sind, und die Messwerte von von "Spannung vom Netzteil", "Spannung des Akkus", "Betriebsspannung des Contollers", und "Temperatur im Gehäuse" anzeigen. Eine "normale" Ausgabe wäre z.B. "5.5,13.7,5.4,22.6".

raspipwr_cli -o

Dieser Befehl dient zur Einleitung der "Shutdown"-Phase. Da dieser Befehl keine Werte liefert, besteht die Antwort nur aus "Done" oder einer Fehlermelung. Kurz nach der erfolgreichen Ausführung sollte der Deamon-Prozess den neuen Zustand des Controllers detektieren, und sich mit dem Exit-Code "2" beenden. Das Skript, welches den Daemon gestartet hat, erkennt diesen Umstand, und leitet das Herunterfahren des Systems ein.

raspipwr_cli -w <val>

Hiermit wird der "Sleep"-Timer des Controllers auf dem Wert "val" (0 bis 65535) gesetzt. Das ist die Zeit in Minuten, nach der der Controller nach dem Shutdown das System wieder aktiviert. Ein Wert von "0" schaltet den Timer ab. Da auch dieser Befehl keinen Wert ausgibt, besteht die Antwort nur aus "Done" oder einer Fehlermelung.

raspipwr_cli -f <val>

Dieser Aufruf setzt die Geschwindigkeit des Lüfters auf dem Wert "val" (0 bis 255). Damit kann z.B. bei steigender CPU-Temperatur der Luftstrom zu besseren Kühlung erhöht werden. Da der Controller schon eine Drehzahl aus der Gehäusetemperatur selber berechnet, kann die Drehzahl mit diesem Befehl nur erhöht und nicht verringert werden. Die Reduktion der Drehzahl erfolgt langsam und automatisch, bis auf den vom Controller berechneten Wert. Daher ist es ratsam, diesen Befehl alle paar Minuten (bei Bedarf) zu wiederholen.

raspipwr_cli -b <channel>

Hiermit wird eine (zeitbegrenzte) Aufzeichnung und Ausgabe der Daten auf dem "Eindraht-Kommunikationsbus" angefordert. Damit die Daten von ggf. mehreren anfragenden Programmen/Skripten nicht durcheinanderkommen und eindeutig zugeordnet werden können, ist die Angabe einer Kanalnummer ("channel") notwendig. Diese Kanalnummer wird beim ersten Aufruf mit der Kanalnummer "0" neu vergeben, und ist Bestandteil der Antwort. Bei weiteren Aufrufen (zur Abfrage der gepufferten Daten) ist dann die in der letzten Antwort angegebene Kanalnummer zu verwenden. Die Antwort auf diesen Befehl besteht aus der Kanalnummer, der Anzahl der folgenden Datenbytes, und ggf. den hexadezimalen Datenbytes. Eine Antwort auf den ersten Aufruf (mit der Kanalnummer 0) könnte z.B. lauten " 4, 0" was bedeutet, daß beim nächsten Aufruf die Kanalnummer 4 zu verwenden ist, und daß derzeitig keine Daten vorliegen. Die Antwort auf den nächsten Aufruf (diesmal mit der Kanalnummer 4) könnte z.B. lauten " 4, 2,3A,C5", was bedeutet, daß für den Kanal 4 zwei Bytes, nämlich "3A" und "C5" aufgezeichnet wurden. Da nicht beliebig viele Datenbytes in dem Antwortstring enthalten sein können, ist es ratsam, nach einem Aufruf, der Datenbytes enthielt, den Aufruf zu wiederholen, bis keine Daten mehr in der Antwort enthalten sind. Damit nicht Unmengen von Daten gepuffert werden müssen, ist diese Funktionalität zeitlich begrenzt: Werden eine Minute lang keine Anfragen für einen Kanal gestellt, wird der entsprechende Kanal gelöscht, und weitere Aufrufe für diesen Kanal mit einer Fehlermeldung beantwortet.

raspipwr_cli -d <data>

Dieser Befehl dient dazu, Daten auf dem "Eindraht-Kommunikationsbus" zu senden. Damit können Daten z.B. zu einem anderen Microcontroller gesendet werden, der ebenfalls am dem Bus angeschlossen ist. "data" sind dabei 2 bis 7 zu sendende Datenbytes, die als Hexadezimalwerte (also 4-14 Zeichen) anzugeben sind.

Das Material

Das hier angebotene Material unterliegt der Creative Commons Lizenz "CC BY-NC-SA".

qrppc2_kicad_V0.2.tgz

In diesem Archiv befinden sich die Dateien der beiden KiCad-Projekte "raspipwr" (Controller mit Spannungs- und Pegelwandlern) und "raspicon" (kleine Zusatzplatinen für die Außenanschlüsse).

qrppc2_blender.tgz

Diese Datei enthält die Blender-Datei, mit der ich den Aufbau simuliert habe. Die verschiedenen Bestandteile (Platinen, Leitungen, etc.) befinden sich in verschiedenen Layern, was ein Ein- und Ausblenden einzelner Gruppen erleichtert.

qrppc2_control_hex_V0.2.tgz

In dieser Datei befindet sich das Hexfile, welches zur Programmierung des Microcontrollers auf dem Steuerungsboard notwendig ist.

qrppc2_control_src_V0.2.tgz

In diesem Archiv befindet sich der Quellcode, um die Firmware (→Hexfile) für den Controller herzustellen. Diese Dateien werden nur benötigt, wenn Änderungen an der Firmware des Controllers vorgenommen werden sollen. Zur Herstellung eines neuen Hexfiles ist die Installation des Pakets "gputils" z.B. aus dem "Raspbian"-Repository (oder von gputils.sourceforge.net ) notwendig.

qrppc2_raspi_src_V0.2.tgz

Diese Archiv enthält den Quellcode der Programme, die auf dem RasPi laufen. Der Shell-Befehl "make" in dem (ggf. temporären) Verzeichnis, in dem dieses Archiv entpackt wurde, bewirkt die Erzeugung der Programme raspipwrd und raspipwr_cli. Diese beiden Programme sollten zusammen mit dem Shellscript pwr_ctrl.sh nach "/usr/local/bin/" kopiert werden, um im System implementiert zu werden. Das Shellscript dient dazu, "raspipwrd" mit entsprechenden Befehlszeilen-Parametern zu starten, und das System bei Bedarf herunterzufahren. Damit dieses Script bei jedem Systemstart ausgeführt wird, sollte die Zeile "/usr/local/bin/pwr_ctrl.sh &" in "/etc/rc.local" eingetragen werden (Das "&" am Ende der Zeile nicht vergessen!). In "pwr_ctrl.sh" ist das Verzeichnis "/var/log/local/" für die Logdatei der Programme vorgesehen. Da dieses Verzeichnis nicht bei allen Systemen vorhanden ist, sollte es ggf. neu angelegt (oder das Script entsprechend geändert) werden. Damit die Logdatei im Laufe der Zeit nicht übermäßig groß wird, ist eine entsprechende Eintragung im "logrotate" empfehlenswert.

Hinweise für Nachbauwillige

Wer diese Konstruktion nachbauen möchte, sollte über etwas Kenntnisse der Herstellung einseitiger Leiterplatten, der Programmierung von Mikrocontrollern, und etwas handwerkliches Geschick verfügen. Es handelt sich hierbei nicht um einen Bausatz, sondern eher um eine Anregung für eigene Konstruktionen. Alles, was ich dazu anbieten kann, befindet sich auf dieser Seite, d.h. Nachfragen nach fertigen Geräte oder Bausätzen sind zwecklos → Ich "produziere" ausschliesslich für den Eigenbedarf.

Für die Funktionalität und Nachbausicherheit dieser Konstruktion kann ich keinerlei Verantwortung übernehmen. Ich verkaufe weder fertige aufgebaute Schaltungen, noch komplette Geräte oder Bausätze. Eine kommerzielle Verwertung des hier angebotenen Materials (Schaltpläne, Layouts, 3D-Modelle, Quell- und Hexcodes) oder auch Teilen davon ist nur mit meiner ausdrücklichen Genehmigung zulässig.
